工控機CompactPCI平臺CPC-8204
- 本站編輯:xghl發布日期：2021-07-15 13:33 瀏覽次數：
-

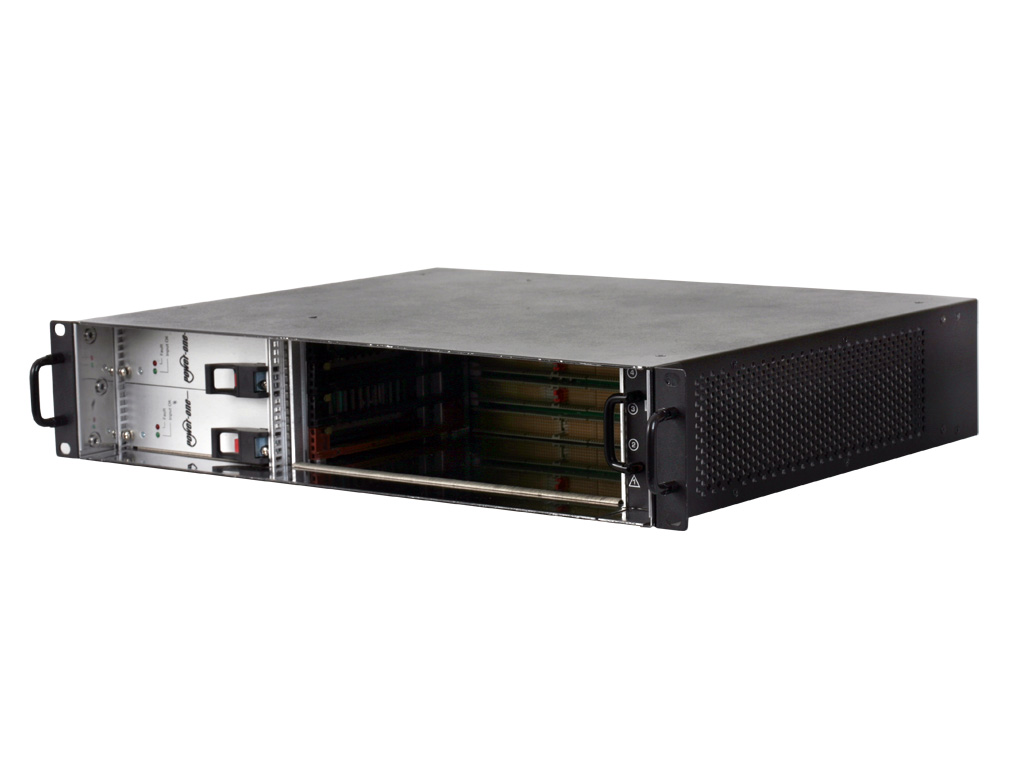

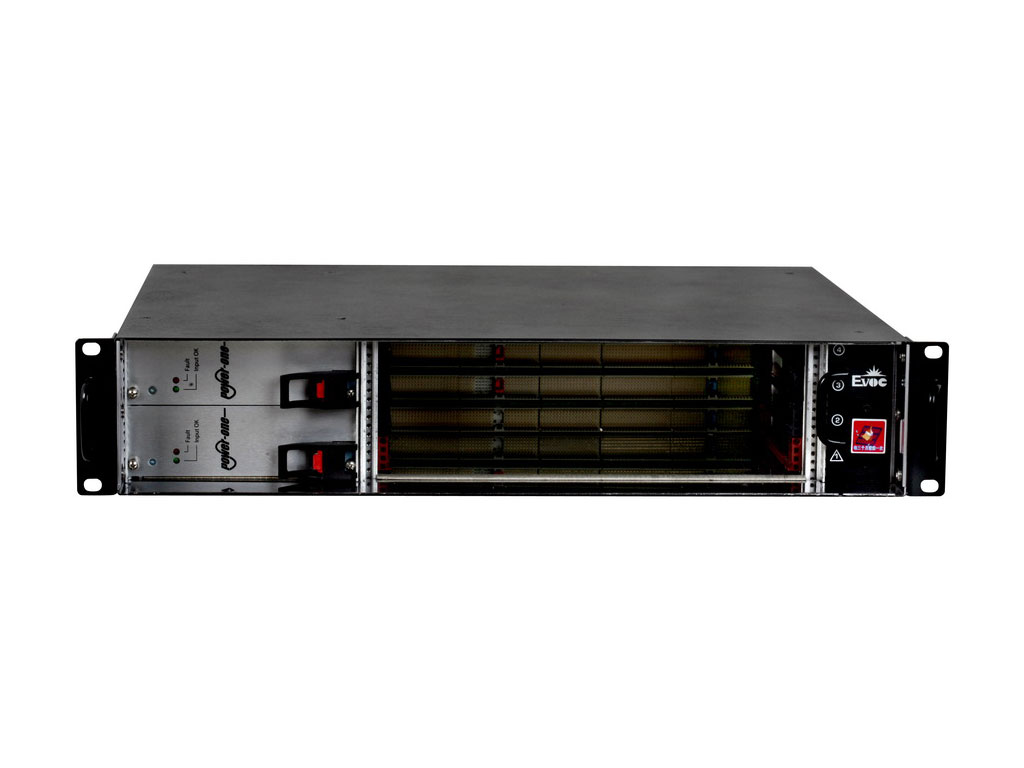

2U 4槽CompactPCI通訊計算機平臺 CPC-8204B
概述：
CPC-8204是一款2U 4槽19"標準上架式CompactPCI機箱，1個系統槽、3個擴展槽,支持前后插卡，符合PICMG2.0、PICMG2.1、PICMG2.5技術規范。采用可插拔風扇模塊，從右到左吹風式散熱設計，進風口安裝防塵網，更換方便。該產品可靠性高，適用于軍事地面通訊系統、軍用服務器等領域。
產品特征：
? 2U 4槽19"標準上架式CompactPCI系統平臺
? 1個系統槽、3個擴展槽，32bit、33/66 MHz CPCI總線，支持Rear I/O
? 1+1 3U 8HP CPCI冗余電源, 兼容AC/DC輸入
? 3個40mm軸心風扇 ，從右到左吹風式散熱設計
規格：
|
系統配置 |
尺寸：88.9 x 447mm x 364mm (H x W x D) | |
| 6U CPCI前插卡（233mm×160mm），后IO插卡（233mm×80mm） | ||
| 不銹鋼金屬箱體，黑色噴漆工藝 | ||
| 背板 | 背板（CPC-9104H） | |
| 1個系統槽、3個擴展槽，32/64bit、33/66 MHz CompactPCI總線，支持Rear I/O | ||
| 1+1 250W 3U8HP CPCI冗余電源, 兼容AC/DC輸入 | ||
| 兼容PICMG2.0、PICMG2.1、PICMG2.5、PICMG2.10、PICMG2.11規范 | ||
| VGALVDS背板（CPC-9104H） 1個系統槽、3個擴展槽，32/64bit、33/66 MHz CompactPCI總線，支持Rear I/O | ||
| 背板（CPC-9104B） | ||
| 1個系統槽、3個擴展槽，32/64bit、33/66 MHz CompactPCI總線，支持Rear I/O | ||
| 2個 3U8HP CPCI冗余電源位 | ||
| 系統散熱 | 從右到左吹風式散熱設計 | |
| 3×80mm 軸心風扇，4800rmp，最大流量62.23CFM,最大風速7.8m/s | ||
| 環境規格 | 工作溫度： -5℃～55℃ | |
| 存儲溫度：-45℃～85℃ | ||
| 相對濕度：5%～90% 非凝結 | ||
| MTBF > 50,000 hours | ||
| MTTR < 0.5 hours | ||
| 機械規格 | 安全性：滿足GB4943的基本要求 | |
|
EMC：無線電騷擾限值符合GB9254-1998標準A 級 抗擾度符合GB/T 17618-1998標準A 級 |
||
| 抗振動：5-17Hz/1mm振幅，17-200Hz/1g 加速度 | ||
| 抗沖擊：10g加速度，11ms 周期 | ||
| 兼容規范 |
PICMG 2.0 R3.0 CompactPCI Specification |
|
| PICMG 2.1 R2.0 CompactPCI Hot Swap Specification | ||
訂貨信息：
| 料號 |
型號 |
描述 |
|
020-056901 |
CPC-8204B |
CPC-8204B/2U 4槽機箱/CPC-9104B背板/2個3U CPCI 電源 |
